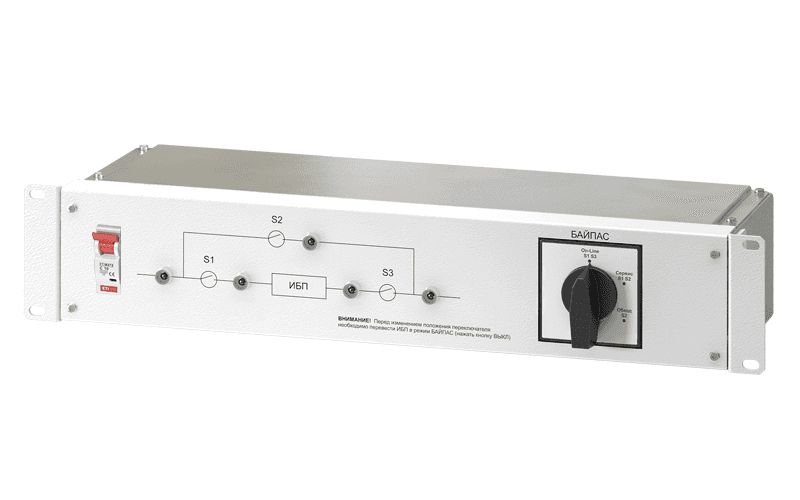

Модуль внешнего байпаса EBM-10/31-WTL-1T Штиль
Цена актуальна на 29.10.2026 — может отличаться от цены в магазине
Продаёт магазин
GIG.BY
Характеристики
| Тип ИБП | On-Line |
| Тип корпуса | для крепления на стену |
| Бренд | Штиль |
| Количество фаз | 1 |
| Масса | 9 |
| Номинальное входное напряжение | 380 |
Описание
Модуль внешнего байпаса EBM-10/31-WTL-1T Штиль: 2 327 BYN в магазине GIG.BY, раздел «Модули внешнего байпаса»; в наличии.
Назначение и особенностиМодуль внешнего байпаса EBM-10/31-WTL-1T от бренда Штиль служит для организации ручного, безразрывного переноса нагрузки с инвертора ИБП на входную сеть. Это позволяет выполнять техническое обслуживание, настройку или замену ИБП, не отключая электропитание подключенного оборудования. Устройство имеет настенное исполнение и адаптировано для ИБП с трехфазным входом и однофазным выходом.Режимы работыМодуль EBM поддерживает три режима работы, которые определяют состояние контактов S1, S2, S3 и S4:ON-LINE: Нагрузка питается от инвертора ИБП. При неисправности или перегрузке инвертора, внутренний байпас переключает нагрузку на «Сеть 1».СЕРВИС: Нагрузка переключается на обходную сеть модуля, выход ИБП отключен. Режим используется для технического обслуживания и пуско-наладочных работ.ОБХОД: Нагрузка питается от обходной сети модуля, ИБП полностью обесточен. Применяется при замене токоведущих элементов или неисправного ИБП.Подключение питанияМодуль EBM оснащен двумя независимыми вводами для подключения внешних источников питания: «Сеть 1» и «Сеть 2». «Сеть 1» подключается к цепи автоматического байпаса ИБП, а «Сеть 2» — к цепи питания выпрямителей ИБП. Если нет необходимости в двух источниках питания, между входами устанавливается перемычка L1-L1.
